Autodesk Revit Structure 2014有很多很棒的功能，这是所有设计师都必须具备的。它有一个非常直观的界面，所有的工具都放在那里。所有必要的命令都可用于创建对象，如墙壁、门、窗户、屋顶和地板。

revit 2014软件功能

一、建模

1、创建零件：现在，可以从条形基础、楼板边、封檐带和檐沟生成零件。

2、切换连接顺序：使用“修改”选项卡上的此工具可以反转或统一图元(如结构楼板和梁)互相连接的顺序。

3、概念设计环境：通过点绘制圆弧。 现在，您可以选择“起点-终点-半径弧”工具按体量项目中的点曲线绘制圆弧。UV 网格对齐。 您可以使用“对齐”工具对齐平面分割表面上的 UV 网格，方法是将该表面的直边作为参照或使用外部参照。

4、项目参数值可能因组实例而不同：当创建实例项目参数(文字、面积、体积、货币、质量密度、URL、材质和仅<族类型>)时，您可以选择采用不同的值以区分不同的组实例。 用户可以编辑组实例中图元的参数值，而不必更改其他组实例中相应图元的值。

二、项目文档、注释和视图

1、非矩形裁剪区域和详图索引。 现在，您可以将矩形裁剪区域或详图索引视图更改为非矩形形状。也可以创建非矩形详图索引视图。

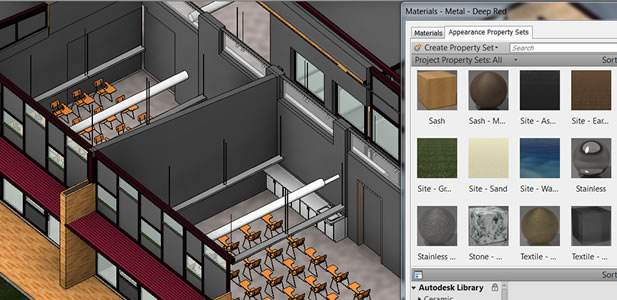

2、材质：“材质浏览器”对话框的增强功能包括以下内容

⑴“材质编辑器”功能已集成到“材质浏览器”对话框中。 要编辑材质，请在“材质浏览器”中将其选中，然后在右侧窗格(现在称为“材质编辑器”面板)的选项卡中编辑信息。

⑵现在，您可以按类指定、排序和组织材质。

⑶在“材质浏览器”中显示项目材质时，“手形”图标 将显示在右侧窗格的“外观”、“物理”和“隔热”选项卡中，指示在当前项目中有多少材质在共享相同的资源。 如果手形显示为零，则该资源不用于当前项目中的任何其他材质， 仅由当前选定的材质使用。

⑷“显示/隐藏库”按钮已添加到项目材质窗格。 如果需要在项目材质列表中显示多个项目时，使用此按钮可以收起“库”面板。 请参见关于材质库。

⑸“材质参数”对话框现在是无模式对话框，因此您可以更快地查看和更改自定义材质参数。 指定自定义参数

三、明细表：以下工具和增强功能改进了明细表的外观和功能

1、明细表类别：现在可以将以下族和特性做成明细表

族：常规模型、环境、结构路径钢筋、结构区域钢筋、结构钢筋网区域、结构梁系统、详图项目、建筑地坪、标高、栅格、建筑柱和屋檐底板

阶段特性：“创建的阶段”和“拆除的阶段”。

2、调整可感知空间的族：可以修改可感知空间的族以在明细表中正确报告其房间数。。

房间计算点：房间计算点现在可用于可感知空间的族，如家具、橱柜、专用设备和常规模型。 您可以调整此点的位置以更正其房间报告不正确的族。

从/到房间调整：“从房间”和“到房间”计算点可用于门和窗族。 您可以调整任一点的位置以更正其从/到房间报告不正确的族。

四、明细表的格式和布局：以下格式工具现在可用于明细表

1、网格视图格式：现在可以应用列着色、边界和字体替代。 插入和删除行或从功能区交换参数。 精确调整行和列的大小现在也可用。

2、格式单位工具：现在可以从功能区打开“格式单位”对话框。

3、计算值工具：现在可以从功能区打开“计算值”对话框。

4、清除单元格工具：可以从功能区选择和清除多个标题单元格的内容。

5、网格视图同步：网格视图和图纸实例现在可以立即更新以反映所做的更改。 如果调整“网格视图”，图纸会反映这些更改。

6、格式可见性：格式现在会显示在图纸上，并可从图纸视图中打印。

7、列索引：现在可以使用每一列顶端的索引快速选择整个列。

8、明细表标题格式：现在可以在标题区域插入行并应用新的网格视图增强功能， 也可以合并单元。 其他格式包括添加图像、项目、参数和纯文本。

9、网格和图纸尺寸路线：网格和图纸实例的尺寸现在可以调整。

10、条件格式：现在可以将条件格式显示在图纸上并从图纸视图中进行打印

11、文字类型：现在可以通过选择系统文本类型来指定标题、表头和正文文字样式。

12、内嵌明细表增强功能：将列添加到“内嵌明细表”时，系统提供 2 个明细表类别用来选择参数。

五、用户界面和工作效率

1、双击编辑选项：双击参数(例如显示在房间标记中的参数值)现在允许您编辑该参数。 同样，新用户界面选项允许您配置此双击行为以编辑以下图元

⑴族

⑵基于草图的图元

⑶图纸上的视图和明细表(激活视图)

⑷部件

⑸组

⑹构件楼梯

2、可停靠窗口：以下窗口可以移动并调整大小，也可使窗口浮动或停靠：

⑴项目浏览器

⑵系统浏览器

⑶“属性”选项板

⑷“协调主体”窗口

⑸也可以将它们分组，以便多个窗口(表现为选项卡)在屏幕上占据相同的空间

3、选择增强功能：新选项允许您确定是否可以在模型中选择链接图元、基线图元、锁定图元以及按面选择图元。 您可以设置“选择时拖曳图元”选项，这样无需先选中图元即可移动图元。 难以在模型中选择特定图元时，最好禁用这些选项，或者也可以避免意外选择或移动图元。

4、重新加载 CAD 文件链接：如果重新加载的链接模型指向已不再可用或不适合链接的 CAD 文件中的视图，系统将提示您选择其他视图。

5、来自查找表格的数据现在存储在族中，无需外部 CSV 文件：在编辑族时使用“管理查找表格”工具可导入、导出或删除查找表格数据。

6、临时视图属性：现在可以从“视图控制栏”临时应用视图样板。

六、导入/导出

1、点云增强功能：新的点云引擎允许您将 RCP 和 RCS 格式的点云连接到项目中。 点云工具也可以用于将原始格式的点云索引成 RCP/RCS 格式。 新的可见性和图形替换选项使您可以控制用于点云显示的颜色模式。 请参见插入点云文件和更改点云的颜色模式。 对于 2014 之前包含链接的 PCG 格式点云文件的模型

2、纹理、线型、线宽和文字现在包含在三维DWF导出中。

3、DWG/DXF 导出：以下用于导出 DWG 和 DXF 文件的图层标准已经更新，以反映所做的最新更改

⑴美国建筑师学会 (AIA)

⑵ISO 标准 13567

⑶新加坡标准 83

⑷英国标准 1192

4、导入的表格：当包含三维实体几何图形的导入实例在“族编辑器环境中分解时，现在可以保留三维实体。 每个三维实体会变为自由形状图元，可用于切割、连接和其他形状操作。 这些自由形状图元可以通过拖曳平面上的造型操纵柄进行编辑。

分析

5、Energy Analysis for Autodesk? Revit? ：现在，除了使用概念体量执行能量分析外，还可以使用 Revit 建筑模型执行整体建筑能量分析。 建筑图元模拟分析选项可从 Revit 建筑模型直接创建分析几何图形，并将其发送给 Autodesk Green Building Studio 进行评估。 分析完成后，您可以查看和比较结果，同时继续迭代该模型。

七、性能

优化的视图导航：在“选项”对话框中提供了一个新功能，通过禁用某些图形效果可以提升视图导航的性能。

八、建筑增强功能

以下新功能和增强功能适用于 Revit Architecture 和 Autodesk Revit。

1、楼梯(按构件)

⑴用于创建梯段的其他定位线选项：两个新的梯段定位线选项：“梯边梁外侧：左”和“梯边梁外侧：右”，允许您在创建梯段时与任何一侧的梯边梁对齐。 请参见选择梯段构件工具并指定选项。

⑵创建楼梯之前或之后修改实际梯段宽度：在创建梯段以更改梯段宽度值时，可从选项栏上修改新的“实际梯段宽度”选项。 若要在梯段创建后修改实际梯段宽度，则在楼梯部件编辑模式中，可以为梯段宽度选择临时尺寸标注并更改值。

⑶修改平台形状：自动平台提供新的控件，可以修改平台弦边长度(平台与梯段连接处)。

⑷平台形状自动调整行为：除非您拖动自动平台外边缘上的控件，否则，在修改梯段或使用其他平台控件更改平台形状时，此边的位置将保持固定。

⑸自动平台创建：当创建梯段宽度不等的 U 形楼梯时，所创建的自动平台深度会与最窄梯段的宽度相匹配。 平台深度可在创建后使用直接操纵控件或临时尺寸标注进行更改。

⑹精确修改支持：临时尺寸标注现在可以用于修改梯段的宽度、U 形楼梯上的平台深度、螺旋梯段的半径以及楼梯构件之间的距离。 关联尺寸对于直线梯段会显示为长度，对于弧形梯段则显示为半径和角度。

⑻捕捉参照改进：在创建和修改楼梯构件时，您会注意到多个捕捉功能。 例如，在拖动楼梯路径端点控件时，可进行梯段到梯段的竖向、横向、平行和垂直捕捉。

2、分段立面图：现在可以用于将立面拆分为与视图方向正交的视图段，就象拆分剖面一样。

3、新的样例模型：一个新的样例建筑模型 rac_basic_sample_project.rvt 显示如何使用 Revit 工具构建模型和记录设计的示例。 使用学习链接可以转到介绍如何使用功能或添加图元的帮助主题。

⑴要打开此模型，请在“最近使用的文件”窗口(单击“视图”“用户界面”“最近使用的文件”)中单击其缩略图。

⑵在项目中，标题图纸上的明细表列出了可用的学习链接，并指示了打开以访问它们的视图。

4、在一个视图中，单击蓝色的问号可了解附近的条目。

5、在“属性”选项板中，单击“学习链接”字段，然后单击 以打开相关帮助主题。

6、在“属性”选项板中单击“已审阅内容”复选框以通过“学习链接”跟踪进度。

九、MEP增强功能

以下新功能和增强功能适用于 Revit MEP 和 Autodesk Revit。

1、分割系统：使用“分割系统”命令可将包含多个系统的风管或管道系统分割为单独的系统。 请参见分割系统。

2、管道样板：现在创建新项目时可使用卫浴系统样板。 卫浴系统样板包括排水(雨水)和污水(土壤、污水、通气管)系统。 机械系统样板▇仍包括采暖、通风和空调服务的管道(卫浴)。 用于英国的样板稍有不同，并且包含更多管道管件内容，包括铸铁和各种类型的塑料。

3、在风管上添加风道末端：可以将非主体风道末端直接放置在风管上。 Revit MEP 包括一个使用此功能的新风道末端内容(格栅和散流器)

4、用于风管和管道的管帽开放端点：您可以将管帽添加到开放式的风管和管段、管件以及基于布管系统配置的附件

5、布管系统配置支持管帽：布管系统配置现在支持用于风管和管道的管帽

6、用于风管、管道、线管和电缆桥架布管的特定角度：您可以指定 Revit 在绘制风管、管道、线管或电缆桥架时会使用的角度。

7、用于直线段风管和管道的计算方法：第三方开发人员可以另外创建计算方法，并作为附加模块安装以替换 Revit 中默认的计算方法。 您可以在机械设置中为风管和管道的直线段指定不同的计算方法。 对于风管，可以指定用于计算压力损失的方法。 请参见风管的机械设置。 对于管道，可以指定用于计算压力损失和流量的方法。

8、用于风管和管道管件以及附件的计算方法：使用“特性”选项板上的损失方法参数可以为风管和管道管件以及附件选择压力损失方法。 使用“损失方法设置”选项可以编辑损失方法的设置。

9、管道尺寸标注项目单位：在“项目单位”对话框中，您现在可以为管道尺寸标注指定项目单位。

10、指定接头的半径/直径尺寸：在编辑管件的族时，您可以使用“圆形连接件大小”参数以指定是否将半径或直径用于管道、风管、线管和电缆桥架接头

十、结构增强功能

以下新功能和增强功能适用于 Revit Structure 和 Autodesk Revit。

1、钢筋：结构钢筋工具增强了若干功能。

⑴Revit Structure 中增加了钢筋舍入。 现在，您可以指定结构钢筋的舍入参数

⑵现在您可以在“钢筋形状参数”对话框中计算钢筋形状的总长度。 这样做的目的是符合英国标准和文档需要。

⑶现在，您可以在指定形状时将钢筋指定为忽视弯钩。 这可以根据欧洲标准改进钢筋形状规范的定义并将结构工作流延伸到制造过程。

⑷现在，使用“钢筋弯钩长度参数”对话框可以定义钢筋类型的相切弯钩长度参数

⑸新的错位搭接接头位置已添加到钢筋网。

⑹现在，您可以对选定的钢筋图元上的默认主体限制条件行为应用替代。 钢筋限制条件应用到钢筋保护层、主体中的其他钢筋实例和主体表面。

2、结构框架的放置：现在，您能够更好地控制梁和支撑几何图形相对于定位线的位置以及梁端点的放置。

这些功能可用于钢梁和支撑。

⑴现在，选择梁或支撑时可以看到定位线。

⑵您可以将梁图元的几何图形与其定位线对正。 将X 和 Y 方向上的对正参数统一调整为图元，或单独调整为各个终点

⑶您可以从定位线偏移梁图元的几何图形。 将 Y 和 Z 方向上的偏移参数统一调整到图元，或单独调整到各个终点。

⑷您可以通过使用内置参数(而不是族参数)增加或减小梁图元几何图形与非连接梁定位线末端或支撑末端之间的长度。

⑸您可以通过使用新参数增加或减小梁图元几何图形与连接图元的面之间的距离。

3、结构分析：对分析模型的改进包括

⑴分析节点参数连接状态用于区分以下连接状态：已连接 - 自动检测、已连接 - 线性、已连接 - 表面和未连接。 “连接状态”参数可以录入明细表。

⑵可以使用分析链接属性过滤、录入明细表和标记。

⑶将分析模型和物理图元信息包括在一个明细表中，用于区分分析模型和物理模型的特性。

⑷改进了墙平差工具的功能。 现在，您还可以相对于分析楼层和分析基础底板的节点对分析墙进行平差。

⑸分析模型视图控制图标可以显示和隐藏当前视图中的分析模型。

4、多钢筋注释：现在可以使用单个标记注释多个钢筋和钢筋集。 通过这些注释可使用详细制造和构造信息对钢筋集中的各个钢筋进行标记。

revit基本概念介绍一、Revit主要用于进行建筑信息建模， Revit平台是一个设计和记录系统，它支持建筑项目所需的设计、图纸和明细表。建筑信息模型(BIM) 可提供您需要使用的有关项目设计、范围、数量和阶段等信息

二、在 Revit 模型中，所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。在图纸视图和明细表视图中操作时，Revit 将收集有关建筑项目的信息，并在项目的其他所有表现形式中协调该信息。Revit 参数化修改引擎可自动协调在任何位置(模型视图、图纸、明细表、剖面和平面中)进行的修改

三、用于标识 Revit 中的对象的大多数术语都是常见的行业标准术语。但是，一些术语对 Revit 来讲是唯一的。了解下列术语对于了解本软件非常重要

1.Revit配置项目

在 Revit 中，项目是单个设计信息数据库 - 建筑信息模型。项目文件包含了建筑的所有设计信息(从几何图形到构造数据)。这些信息包括用于设计模型的构件、项目视图和设计图纸。通过使用单个项目文件，Revit令您不仅可以轻松地修改设计，还可以使修改反映在所有关联区域(平面视图、立面视图、剖面视图、明细表等)中。仅需跟踪一个文件同样还方便了项目管理

2.Revit标高

标高是无限水平平面，用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。您可为每个已知楼层或建筑的其他必需参照(如第二层、墙顶或基础底端)创建标高。要放置标高，必须处于剖面或立面视图中

3.Revit图元

在创建项目时，可以向设计中添加参数化建筑图元。Revit 按照类别、族和类型对图元进行分类

4.Revit类别

类别是一组用于对建筑设计进行建模或记录的图元。

5.Revit族

族是某一类别中图元的类。族根据参数(属性)集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置(其名称与含义)是相同的。

A)Revit结构族可以载入到项目中，并根据族样板创建。可以确定族的属性设置和族的图形化表示方法。

B)Revit系统族不能作为单个文件载入或创建。Revit 预定义了系统族的属性设置及图形表示。

C)Revit内建族用于定义在项目的上下文中创建的自定义图元。如果您的项目需要不想重复使用的特殊几何图形，或需要必须与其他项目几何图形保持一种或多种关系的几何图形，请创建内建图元。

由于内建图元在项目中的使用受到限制，因此每个内建族都只包含一种类型。您可以在项目中创建多个内建族，并且可以将同一内建图元的多个副本放置在项目中。与系统和标准构件族不同，您不能通过复制内建族类型来创建多种类型。

6.类型

每一个族都可以拥有多个类型。类型可以是族的特定尺寸，例如 30" X 42" 或 A0 标题栏。类型也可以是样式，例如尺寸标注的默认对齐样式或默认角度样式。

7.实例

实例是放置在项目中的实际项(单个图元)，它们在建筑(模型实例)或图纸(注释实例)中都有特定的位置。

软件特色

在结构菜单中，您可以选择使用梁和墙基础类型进行操作。加热，通风和空调(HVAC)技术也提供在这个包，这意味着你可以添加管道，空气终端和更多的需要这。

Autodesk Revit结构的2014版支持移位视图。移位视图是这个版本中引入的一个有趣的新特性，您可以将设计模型分解为一个爆炸视图。然后通过添加可停靠的窗口来改进。为了增加您的设计区域，您可以在底部以制表符的形式停靠您的工具栏和其他窗口。

在结构菜单中，您可以选择使用梁和墙基础类型进行操作。加热，通风和空调(HVAC)技术也提供在这个包，这意味着你可以添加管道，空气终端和更多的需要这。

Autodesk Revit结构的2014版支持移位视图。移位视图是这个版本中引入的一个有趣的新特性，您可以将设计模型分解为一个爆炸视图。然后通过添加可停靠的窗口来改进。为了增加您的设计区域，您可以在底部以制表符的形式停靠您的工具栏和其他窗口。

时间表是Revit的一个重要特点。这一特性为我们提供了传统CAD制图无法提供的数据。在这个版本中，对调度进行了严格的彻底检查，使设计更加有效。

楼梯和栏杆都做了改进。在这个版本中，楼梯和地板的连接方式得到了改进。

Autodesk revit 2014某些产品安装失败解决方法

解决方法一

1、如以前装过，就用软媒魔方清理注册表

2、安装时有一个setup，不要双击打开，要以右键点一下，然后以就会出来一个以管理员打开。试一下此方法可以安装不

3、如果还是安装不上，如果是2014版的就下载:Microsoft .NET Framework 4 (自己试过2010版的Microsoft .NET Framework3.5)重新安装，或修复安装

解决方法二

1、安装时注意观察，在哪里停下的，我装2014版发现，也是在net framework runtime4.0 KB 2468871t停止报错

2、在你解压文件下找(以cad2014为例，其他类似)：AutoCAD_2014\3rdParty\NET\35SP1\wcu\dotNetFramework

3、在到解压文件夹找到：AutoCAD_2014\3rdParty\NET\4\wcu\dotNetFramework。把这里面的安装

PS:

1.如果提示您已经有的就不要在装了

2.如果您安装看到不是英语或汉字而是其他文字的就不要装了

4、这些步骤完成后，关机重启。重新安装CAD。会发现已经跳过很多安装产品了，并且一般都会成功
