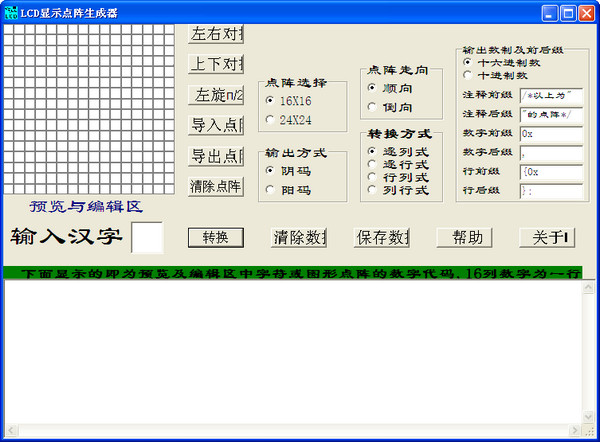

LCD显示点阵生成器可实现通过输入一个字符（汉字或其他特殊字符），在液晶屏和点阵屏上显示，并转化为代码，可直接用于编程。

功能介绍

1.本程序可把预览与编辑区内(即栅格区)的点阵转化为数值代码；

2.本程序可直接输入16*16的汉字,16*8的ASCII码,24*24的汉字，输入字符后,它的点阵图形随即显示在栅格区内；

3.可用鼠标在栅格区内画出各种点阵图，方法如下：按下鼠标左键即可在栅格上作图(如同铅笔)，按下鼠标右键即可把鼠标当橡皮擦用。

4.按下转换键后，即可把栅格内的点阵转化为数据。

5.在输入字符时，字符点阵模都来自当前目录：16X8ASCII码来自ASC16.FON(即UCDOS下的ASC16的改名后的复件)，16X16汉字字模来自FONT16.FON(即UCDOS中的HZK16改名后的复件)，或来自(当FON16.FON不存在时)Chs16.FON(即WINDOWS98自带的文件C:\WINDOWS\COMMAND\Chs16.fon的同名复件,24X24点阵汉字字模来自FONT24.FON(即UCDOS下的HZK24?改名后的复件,"?"可为f,s,t,h,k,视字体而定);若程序运行时，当前目录下不存在任何字库，则程序自动把矢量字体转换为点阵字体，并显示在栅格区内，此时字体质量较差，用户可用鼠标进行适当的编辑；

6.用户可选择字体转换的方式:逐列式(大多数LCD便是如此，而计算机却不是如此),逐行式(有少数LCD的数据格式，计算机也是如此),行列式和列行式(我还没遇到过)；

7.用户可对使用的点阵进行选择，分别为16*16和24*24；

8.可对阴阳码进行选择；

9.点阵走向为顺向指的是每八个点的最左边或最上边的点对应相应代码的最高位，而最右边或最下面的点对应相应代码的最低位，反之亦然；

10.可对点阵图形进行导出与导入,可保存点阵数据，可随时清除点阵图形与点阵数据；

11.可对输入的字符进行上下、左右翻转，左旋90度(右旋无必要）的处理;

12.可对转换后的数据的数制，注释前后缀（注释格式:注释前缀＋输入字符（没有也没关系）＋注释后缀），数据行前缀(此时数字前缀不起作用),行后缀(此时数字后缀不起作用),数字前键，数字后缀进行设置，以达到不同微控制器的数据格式要求，默认方式为16进制数，C51的数据格式。
