Packet Tracer官方最新版最新cisco模拟器，支持ASA防火墙、ipv6等等新的功能
2013年4月8日思科网络技术学院官方发布正式版本！无时间限制及使用限制等！修正了6.0测试版的众多BUG！这是思科最新PT 6.1模拟器，以前的5.5和5.3的版本只能做NA的实验，现在这个可以做NP的实验，里边的IOS也升级了。

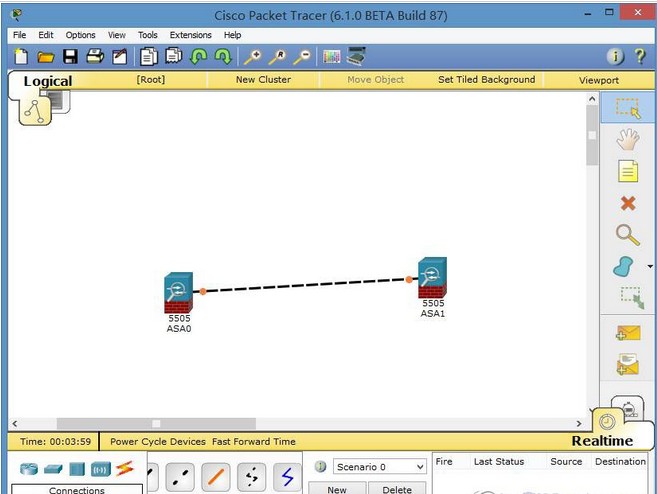

Packet Tracer 6.1详细介绍：
最新的PT，可以NP实验
Cisco 更新了学习用模拟器Cisco Packet Tracer ，最新版本已经是6.1。
思科添加了几款新的router 路由器，IOS已经支持到15.1。交换机还是12.2的,,,
3560这个有点问题,不能切成3层口..
新的亮点：思科在save里面保存有很多学习用的拓扑、ipv6、防火墙等等，值得研究。
Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习CCNA课程的网络初学者去设计、配置、排除网络故障提供了网络模拟环境。学生可在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，软件中实现的IOS子集允许学生配置设备；并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。

Packet Tracer 6.1交换机的基本配置与管理实验：
1、实验拓扑

2、交换机基本配置命令
a. 进入特权模式
Switch>enable //en=enable
Switch#
b. 进入全局配置模式
Switch#configure terminal //conf t=configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
c. 进入交换机端口视图模式
Switch(config)#interface fastEthernet 0/1 //int f0/1=interface fastEthernet 0/1
Switch(config-if)#
d. 配置交换机端口速度
Switch(config-if)#speed ?
10 Force 10 Mbps operation100 Force 100 Mbps operationauto Enable AUTO speed configuration
Switch(config-if)#speed 100
e. 配置交换机端口双工模式
Switch(config-if)#duplex ?
auto Enable AUTO duplex configurationfull Force full duplex operationhalf Force half-duplex operation
Switch(config-if)#duplex full
f. 退回到上一级模式
Switch(config-if)#exit
Switch(config)#
g. 直接退回到特权模式
Switch(config-if)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#
路由器RIP动态路由配置：
一、实验目标
掌握RIP协议的配置方法；
掌握查看通过动态路由协议RIP学习产生的路由；
熟悉广域网线缆的连接方式；
二、实验背景
假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。为了简化网管的管理维护工作，学校决定采用RIP V2协议实现互通。
三、技术原理
RIP（Routing Information Protocols），路由信息协议，是应用较早、使用较普通的IGP内部网关协议，适用于小型同类网络，是距离矢量协议；
RIP协议以跳数衡量路径开销，RIP协议里规定最大跳数为15；
RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。
四、实验步骤
实验拓扑

1、在三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1；
2、路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时间频率为64000；
3、主机和交换机通过直连线连接，主机与路由器通过交叉线连接；
4、在S3560上配置RIPv2路由协议；
5、在路由器R1、R2上配置RIPv2路由协议；
6、将PC1、PC2主机默认网关分别设置为与直连网络设备接口IP地址；
7、验证PC1、PC2主机之间可以互相通信；
