浩辰CAD电气从平面图到系统图的自动化设计

1、提取平面图的关键

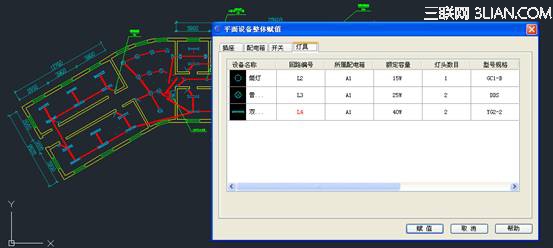

想从平面图中提取照明或动力系统图的信息，只需要两个关键因素，一是使用浩辰电气软件绘制，二是使用了浩辰CAD电气中的设备赋值功能给设备进行了准确的赋值。如图所示：

2、提取平面图

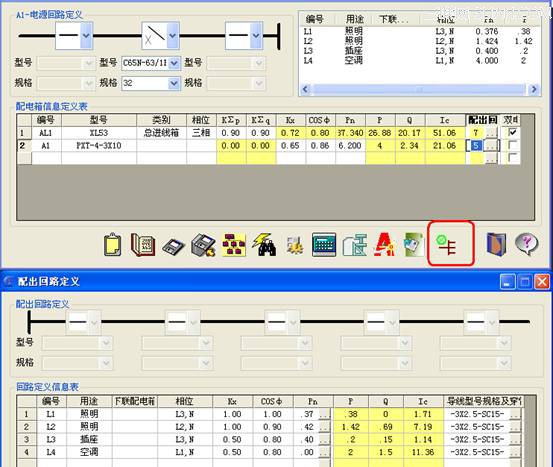

以上工作完成后，就可以使用强电系统-自动化设计功能了，点击界面中的“图中提取配电箱”按钮，可以快速提取配电箱及回路信息，如下图所示：

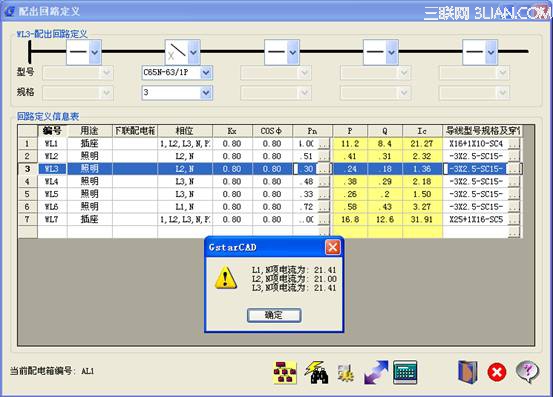

3、自动三相平衡

上图中提取到的包括配电箱的信息以及各回路的信息，包括设备个数，总容量等，用户可以手动指定功率因数及需要系数，可以对每条配出回路进行系统图样式的定义，根据提取的信息自动选择所用设备规格，导线及穿管规格。并可以进行自动三相平衡。如图所示：

4、绘制系统图

对于已经完成计算的进线及回路，就可以一键生成系统图了。如下图所示：

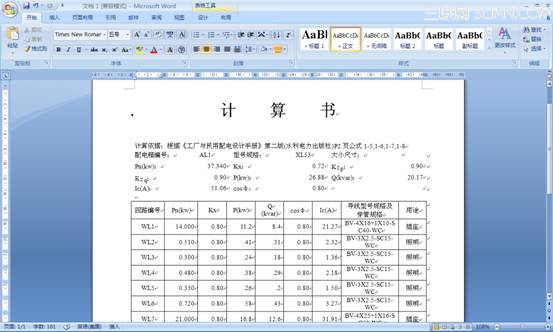

5、计算书结果表

对于已经完成计算的进线及回路，也可以一键生成计算书及结果表。如下图所示：
