如何在3ds Max绘制窝瓜建模

制作过程所用的素材：

图01

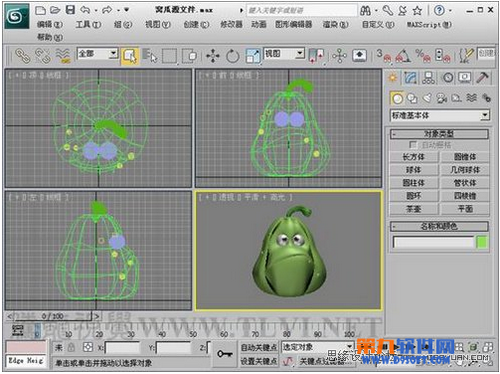

(1)运行3ds max 2011，打开素材“窝瓜源文件。max”文件，在本实例中需要编辑窝瓜表面撕裂的部分。

图02

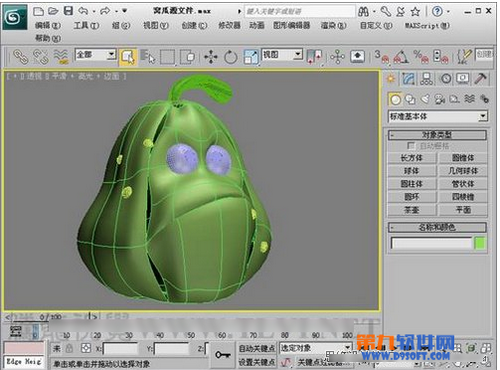

(2)观察窝瓜表面，可以看到有很多撕裂的面，这是因为执行“细化”命令时未选择“传播”复选框，导致顶点数目不一致造成的。

图03

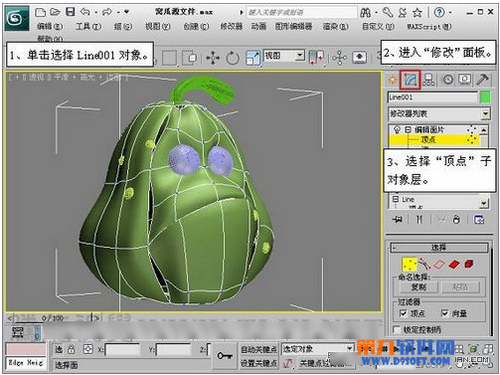

(3)进入Line001对象的“顶点”子对象层。

图04

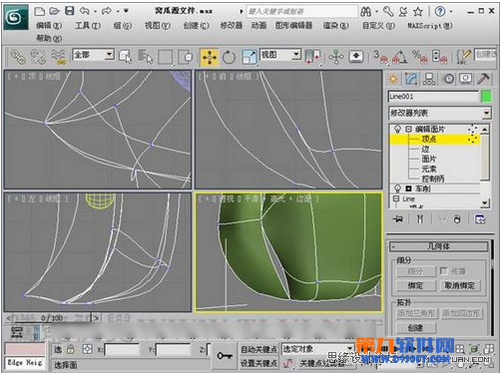

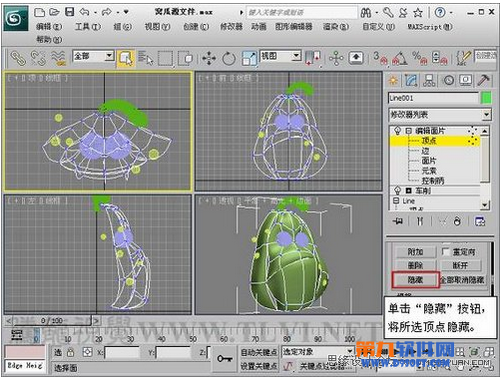

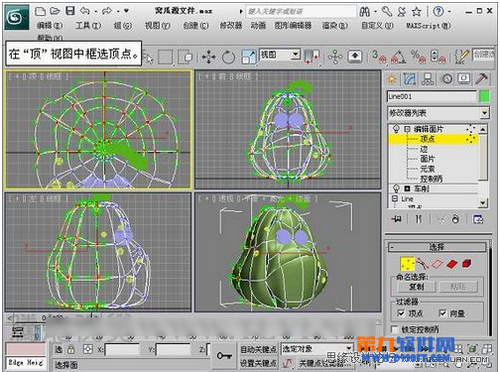

(4)为了便于编辑，需要隐藏部分顶点。

图05

图06

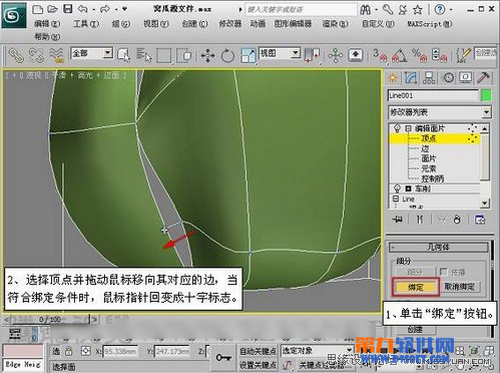

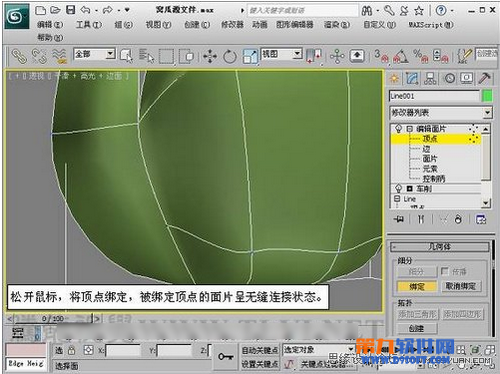

(5)参照下图所示将顶点绑定。

提示：执行“绑定”命令的面片必须符合以下条件，两个面片必须属于同一个对象，两个面片相邻两条边的端点处于被焊接状态，某一条边有一个多余的顶点。

图07

图08

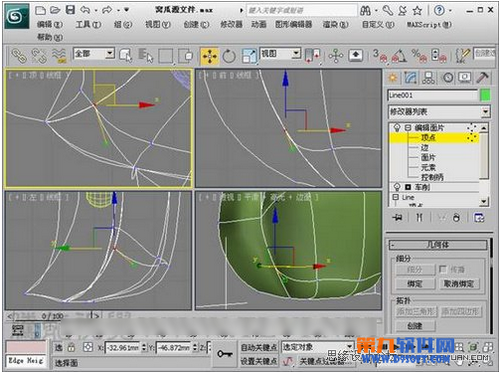

(7)被绑定的顶点呈黑色显示，不能直接对其进行操纵，但可以编辑其手柄。

图09

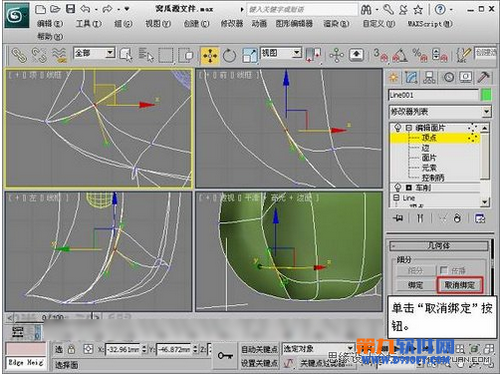

(8)也可以对被绑定的顶点取消绑定，选择被绑定顶点，单击“取消绑定”按钮 ，取消绑定状态。

图10

图11

(9)绑定所有撕裂的面。

图12

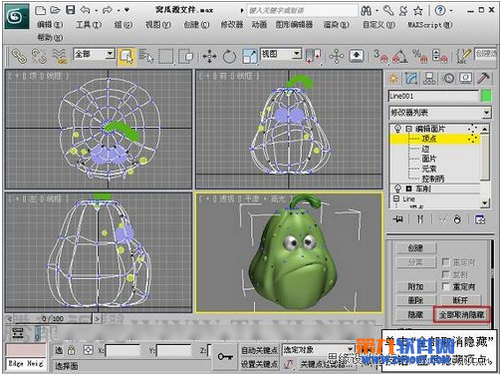

(10)恢复所有隐藏的顶点。

图13

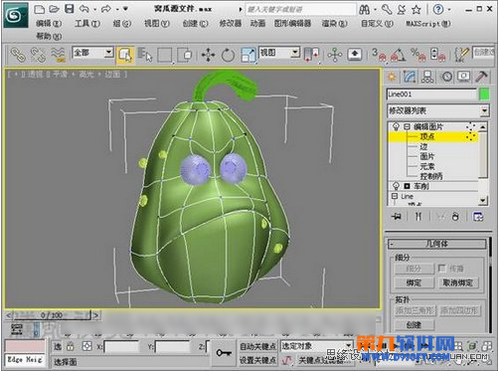

(11)现在本实例就全部完成了。

图14
